醫藥對亂流潔凈室應用解析

2016-05-29 14:40:12 作者：admin 出處：科瓦特

亂流潔凈室簡介：

亂流潔凈室是指從送風口經散流器進入室內的潔凈空氣氣流迅速向四周擴散與室內空氣混合、

稀釋室內污染的空氣，并與之進行熱交換，混合后的氣流帶著室內的塵粒，在正壓作用下，從下側

回風口排走，室內氣流因擴散、混合作用而非常雜亂，有渦流，故有亂流潔凈室之稱（見圖2）；

亂流潔凈室自凈能力較低，只能達到較低的空氣潔凈度級別，通常在100000級至300000級范圍，

換氣次數一般在10次/時至100次/時，其一次投資與運行費用均較低。

潔凈室亂流示意圖

醫藥凈化工程主要是實現對細菌和流程控制嚴格，現在多采用亂流潔凈室，在萬級條件下增加百級

保護，萬級條件下使用此方法是比較經濟實用方法。所以下面就對亂流氣流進行一個詳細的產述。

亂流潔凈室的氣流組織：

（1）孔板頂送有全孔板頂送與局部孔板頂送之分。

全孔板頂送風速小，氣流分布均勻，可達到1000級潔凈度。

局部孔板頂送與全孔板頂送比，風速大，在墻側有渦流并部分沿測墻向上翻卷，經頂棚到中間，隨潔凈

氣流向下流，混入和污染潔凈氣流。其潔凈度可達10000級。

（2）流線型散流器頂送此種氣流組織方式適用于4米以上的高大廠房。

（3）高效過濾器風口頂送高效過濾器布置在送風口，一般帶擴散板，可獲得1000級到100000級潔凈

度，是一種常用的氣流組織形式。

（4）側送一般采用側送，同側下側回。此種形式適用于層高較低的廠房，多用于舊廠房改造。側送室

內渦流多，潔凈度只能達到10000級，但工程造價低。

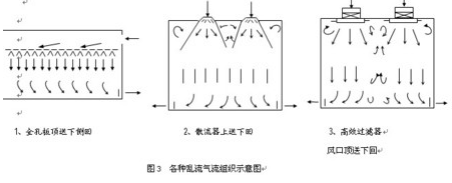

各種亂流氣流組織示意圖見圖3。

亂流潔凈室示意圖
